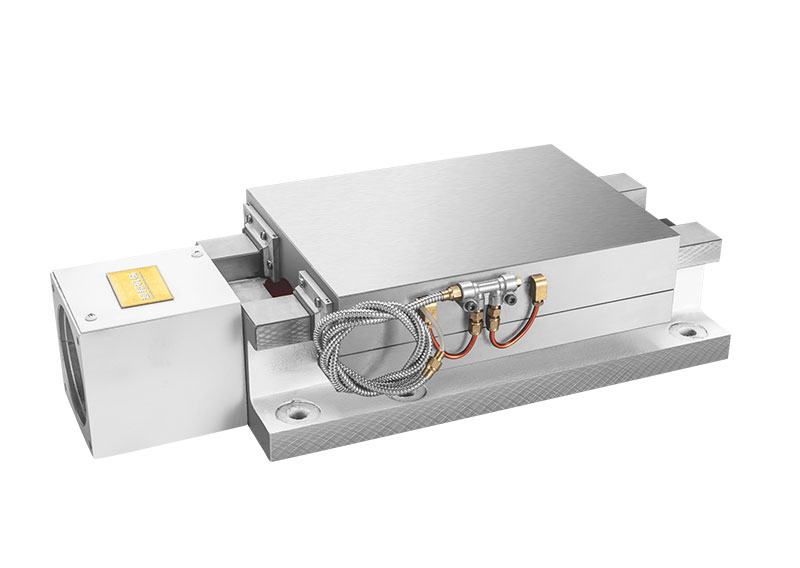

WB220
矩形硬轨滑台
矩形硬轨滑台
产品介绍:
高精度、高速度、刚性佳、结构紧凑
产品参数

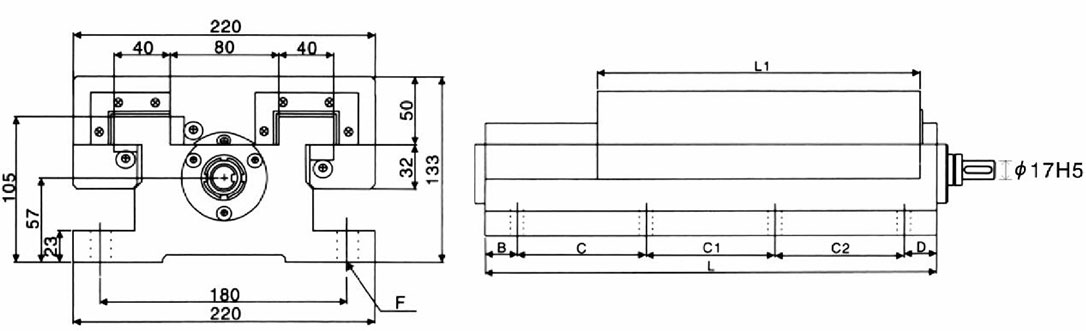

产品尺寸图 ：
性能参数 :
| 型号 | L1 | B | C | C1 | C2 | D | L | F | 轴径 Shaft diameter |
行程 Trip |
| 220×420 | 300 | 30 | 90 | 270 | 30 | 420 | 三孔Φ15 | Φ25 | 120 | |
| 220×520 | 300 | 30 | 153.3 | 153.3 | 153.3 | 30 | 520 | 四孔Φ15 | Φ25 | 220 |
| 220×670 | 300 | 30 | 305 | 305 | 30 | 670 | 三孔Φ15 | Φ25 | 370 | |
| 220×800 | 300 | 30 | 247 | 247 | 247 | 30 | 800 | 四孔Φ15 | Φ25 | 500 |
